1. 判断环路产生的依据

a) 网络形成环路

相关的广播报文将沿着网络环路无休止地循环传播，继而形成广播风暴，一旦形成了广播风暴，那么，比较乐观的情况就是网络的利用率明显升高，可使用的网络带宽变得非常有限，所有广播数据包将被丢弃不再传播以使网络恢复正常，所以就造成了用户访问网络时断断续续的现象发生；最坏的情况则是广播数据包将无休止地繁殖，最终耗尽所有的网络带宽，造成整个网络瘫痪，中心交换机死机，使得用户完全无法访问网络。

以下两图是常见的导致环路产生现象：

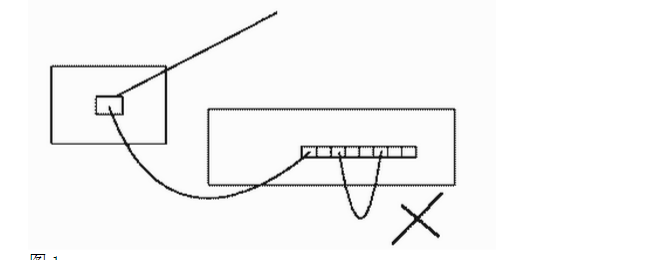

图1：终端不同网口环路

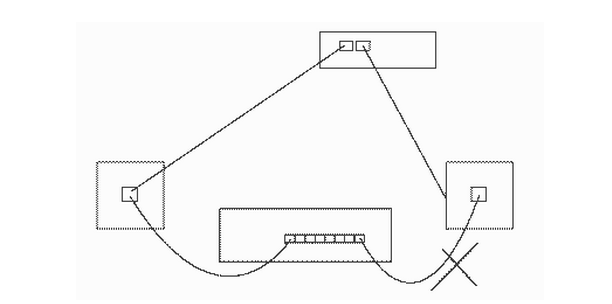

图2：设备过其它交换机环路

b) 判定环路导致的网络故障

一看：用户量不多的时候，局端上联口接上ONU,ONU端口灯闪烁异常快，或者闪烁几秒后直接断了。

   二抓：6218的局端，笔记本连接ETH3，telnet进局端后，输入param –m 1，将上联口镜像到管理口，打开wireshark进行抓包，终端环路的时候，会产生大量的ARP报文，每秒ARP报文达到近2K个arp。

   三断：有时候因为环路的故障，导致局端死机，此时要断开所有线路，重启局端，一路一路接上去，哪路接上后故障产生，再往下排查。

2. 环路故障的处理

环路产生后，定位环路存在的位置，有以下两种情况：

a) 局端能Ping通

telnet进局端，输入环路检测命令：param -L 30，reboot。然后在局端日志里查看环路的终端mac，提示的是CPE→74:b9:eb:eb:33:4b detection loopback。手动关闭环路该终端的端口。
但是要注意的是远程使用该指令，在日志里可能查看到多个环路记录，所以要到现场，断开局端的上联口，然后再进行该操作，避免外网对环路检测的影响。

最后，关闭该终端之后，应当把环路检测关闭，关闭命令：param –L 1.

b) 局端Ping不通

环路导致，远程ping不通局端有两种可能，一种ONU端口down了，另一种局端死机了，ONU端口DOWN了的处理方法就是刚刚讲的方法，另一种局端死机。

如果环路导致局端死机，用命令无法查到环路终端mac，那就将ONU解两个端口，然后一个端口ping百度，另一个端口ping局端IP。然后断线路查找。

总结：环路故障处理的方法就是以上两种，大家还有其他更好的方法可以提出来一起交流一下，另外公司也正在做局端环路检测的版本，最近我在宁德这边进行现网测试，虽然还有一些小问题存在，但是我相信，公司很快就能做好环路检测的版本。
