农村视频监控方案

农村建设监控系统，对于维护村治安、保障人民生命财产不受侵犯、遏制重大犯罪案件发生可起到至关重要的作用。在村范围内重要路段和路口设置监控点进行全天候监控，能够动态实时掌握整个村镇的社会治安情况和交通情况，以便应付紧急情况发生，进行统一调度指挥。为全面提高农村的治安防控水平，与村合作建设“安全监控系统”项目。本项目建设内容主要完成二个方面的建设任务：一是完成监控网络物理线路搭建，二是完成监控设备建设。

系统建设以“统一规划、统一标准、技术先进、突出应用、稳定可靠、资源共享、信息安全”为原则。

设计方案,前端系统的组成:

每个前端系统的设计与施工都由以下部分组成：

前端探头

采用高清红外枪式固定探头。根据实际情况，部分重要路口或情况比较复杂的监控点采用多台摄像机同时监控的方式。在满足监视目标视场范围要求的条件下，其安装高度：室内离地不能低于2.5m，室外离地不宜低于 3.5m 。实际安装根据现场情况调整。

探头现场调试步骤如下：

连接电源到探头电源插头，探头上电。需要半分钟的启动时间，用网线连接探头网络接口，另外一头连接上网本网络接口。查看上网本本地连接是否连接正常。在连接正常后，打开本地连接，设置上网本IP地址，该IP地址需要根据摄像头默认IP地址来设置。摄像头默认IP地址192.168.0.64，子网掩码255.255.255.0。配置好上网本IP后，通过浏览器中输入探头IP地址来访问探头，进行对探头的配置和管理。

选址

探头原则上布置在村主要出入口，交叉路口，重点区域和场所。视频探头安装点的选址由乡镇广电站配合村委会来实施，实施过程中，可以征求当地公安派出所的建议。选址主要考虑如下几点：

一、 网络是否接入是否方便。

二、 周围是否有电线杆或墙体可以固定支架。

三、 探头附近夜间是否有灯光，主要考虑夜间补光。

四、 不能安装于背光的环境下，那样会造成图像发白，不清晰。

五、 避免安装于潮湿的环境中，会缩短监控摄像头的寿命。

六、 避免安装高温、有蒸汽的地方，这样会造成监控摄像头镜面起雾，成像不良。

七、 不可靠近强干扰源，会干扰监视画面画质。 　　

横杆

在本项目中，绝大部分探头是室外安装，所以在安装时我们考虑用横杆来支撑探头及EOC设备。横杆均应采用钢管和钢板加工、焊接、热镀锌制成。目前只有2种规格。横杆长度0.7米和1.2米，横杆上设置有EOC设备固定位，探头固定位。横杆具体长度使用根据现场点位需求。

1.1安装在电线杆上

在电线杆上，支架可以直接通过底部和电线杆接触，底部设计上采用折角设计，可以较好的配套电线杆弧度。通过抱箍直接固定在电线杆上。

1.2安装在墙面上

支架底部上有固定孔，在墙面开洞，用膨胀螺丝直接固定在墙面。

EOC

EOC采用室外型设备，EOC供电有60V 和220V ，原则上采用60V 设备。

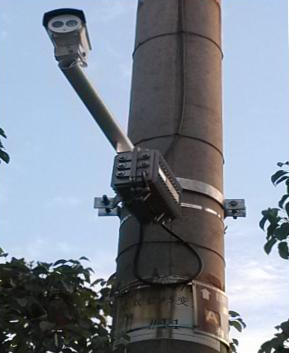

EOC能提供12V直流电源供探头使用。安装提示：EOC顶部螺丝需要拧紧，底部螺丝完全松开，有利于排水。前端设备安装完毕后，如图：

网络架构

目前采用EPON和EPON+EOC接入方式。EPON是一种点到多点的拓扑结构，利用光纤和光无源器件进行物理传输。通过以太网协议提供多种业务的带宽接入的新技术。EOC是一种点到多点的拓扑结构，利用有线电视线进行物理传输的技术。

本方案在广电站机房放置一台OLT， 此OLT设备提供最多4个1GE上行接口，每台OLT的PON端口通过光纤连接光分路器（Spliter）进行无源分光，分出来的光纤再分别连接不同监控接点的ONU设备，再通过ONU的网口连接EOC局端网口，在通过EOC终端设备连接监控探头。　

带宽保证

视频监控项目图像质量是非常重要的，由于视频监控流主要是上行的带宽占用比较大，按照本次涉及要求摄像机采用720P图像格式，每路保证2M带宽。
