FTTH光纤入户小区系统设计方案

背景

近年来，随着光纤到户FTTH技术的不断发展，FTTH的用户数再不断的增加。目前电信、移动等通信运营商已开始将发展目标定义为FTTH，并已开始对网络进行改造，已逐步将光纤布放到小区用户家门口。相比较而言，有线电视的FTTH的改造则比较滞后，目前采用的仍然在采用光纤到楼栋的技术，原因是光纤到户成本较大。但是FTTH是今后网络发展的必然趋势，只有光纤才能达到100Mbps以上带宽到户，因此 FTTH已成为必然的选择和发展方向。

需求分析

为了应对FTTH发展的紧迫形势，我们先已某新建小区为例，进行有线电视FTTH的设计和研究。

某小区现有9栋楼。每栋高层1个单元，每栋楼18层高，每层有4户，每栋楼72户。则小区住户为648户。设计小区有线电视系统采用FTTH的方式。每户一台ONU作为家庭接收设备，用这种形式实现光纤入户。

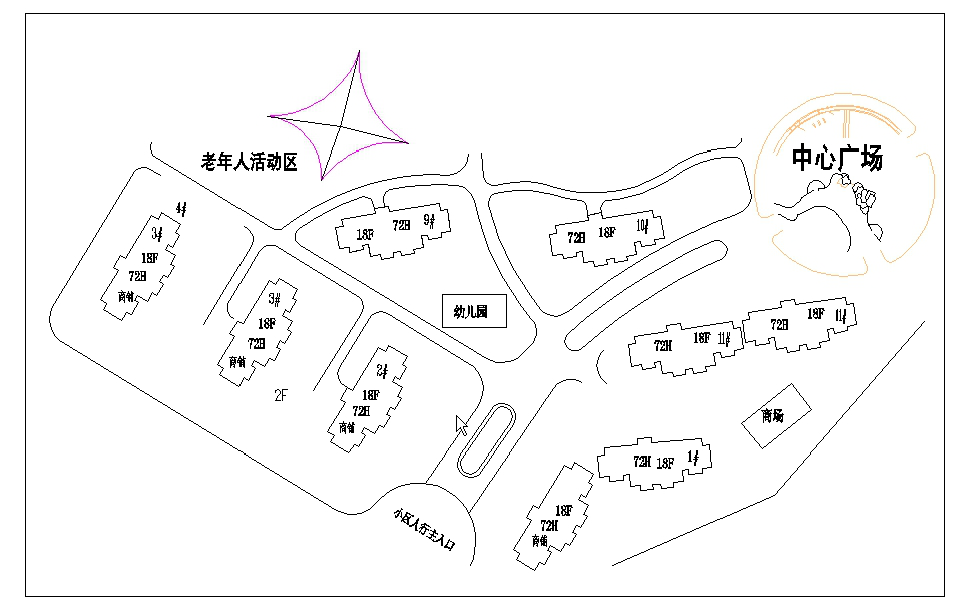

见小区平面示意图:

项目设计方案

1.1设计原则

1.入户采用光纤到户，每户开通带宽约20M,公共服务点（医院、学校、宾馆、银行、商场）1000M 。

2.光纤传输采用FTTH（光纤到户）方式。

3.能承载标清数字电视、高清电视、互动点播、IPTV、公共信息、政务及资讯信息和其它数据综合业务。

4. ONU的接收光功率为 -18dBm—-20dBm

1.2设计方案

根据小区楼栋的分布情况，对小区9栋楼和公共服务点（学校、商场）进行网络设计，首先选择小区5号楼地下室内一间做为小区机房，在机房内安装机柜和10G PON设备和3台1*4的分路器。每栋楼在三层、七层、十层、十一层、十四层、十七层楼内弱电井内安装分配箱，箱内放置分路器。进行光缆敷设、入户光缆采用室内悬挂式布线光缆。光缆接至家庭智能终端箱内。箱内安装有ONU设备。电视机和家庭电脑通过室内已安装电缆和数据线连接至ONU设备，即可实现电视和数据信号的接收。

1.3设计指标

1、设备接收指标：

ONU的接收光功率为 -18dBm—-20dBm

2、用户端指标

每户带宽不小于20M，公共服务点不小于1000M。

1.4设计特点

标准性：整个系统符合CCITT推荐的配线标准；符合EIA／TIA推荐的大楼内部配线系统标准，以及中国国内现行通用的通信电气标准。

开放性：整个系统能连接各厂家、各型号的电脑、交换机，电视机，支持不同的网络结构。支持WIFI等扩展功能的实现。

方便性：满足终端设备移位、改变线路的要求；只要在配线架上进行简单跳接，即可方便地实现设备的转移连接。

先进性：采用先进的技术标准和施工工艺，保障数年内不落后。

可靠性：所选设备和材料经过国家认证，符合安全标准，集成化程度高，能满足安全传输的要求。

工程施工

施工是实现设计方案的关键环节。主要包括：设备的选取、线缆的选取、线缆的敷设三个部分。

设备的选取：考虑PON的发展趋势10G PON设备已成熟运用。将来根据技术的发展可采用40G PON设备进行替换。

线缆的选取：室内光缆应选择室内悬挂式布线光缆。

线缆的敷设：线缆敷设应按相关光缆施工规范和标准进行施工。
