关于EPON的VLAN知识基础上学习QINQ

机框式OLT的配置，首先看下拓扑图，它是作为光纤入户的一个拓扑，许多地市EOC慢慢向光纤入户过渡。

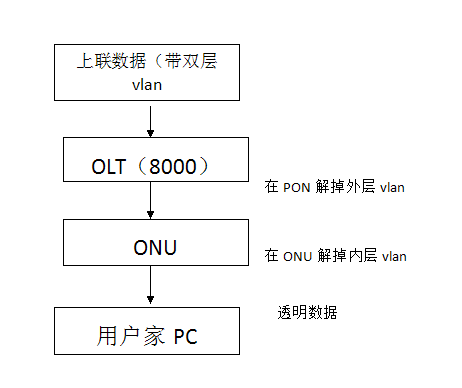

从机房数据发起设备生成带标签的VLAN的数据包，里面包含上网信息，然后通过中间链路传输到OLT8000的设备，然后在PON口解掉外层VLAN，再往下传输到ONU，在ONU处解掉内层VLAN，至此，数据包双层VLAN就全部解掉，电脑在接收数据时是不能识别带有VLAN的数据包的，这就要求电脑之间数据传输时中间设备将VLAN全部解掉后用户接收才能正常上网。如果使用的双层VLAN，单层VLAN是PON口没有解掉外层VLAN只在ONU处解掉内层VLAN，这是两者之间的一点区别。

配置的整体思路

上联数据带双层vlan到达OLT，GE口设置为uplink模式，GE口为上联口，PON口设置为翻译型隧道模式，ONU解掉内存标签，到达PC成为透明数据，大的框架思路就是这样的。

QINQ

说到QINQ，大家要知道一种模式就是MASK模式，通过输入MASK命令可以进入MASK模式，这样就打开了内部翻译表项，这样一个外层可以对应1024个内层，这就大大增加了内外层双层VLAN的个数。OLT连接，用串口线连接OLT的console口，打开超级终端，需要注意的是OLT的波特率是9600，跟局端的波特率是不一样的。进入OLT之后，首先是输入账号密码，第一条指令是enable，进入全屏模式，然后是config进入全屏配置模式，QINQ第一条指令是dot1q-tunnel,首先是把主控板修改为dot1q-tunnel模式，执行该命令后，所有的端口默认为dot1q-tunnel下联端口，当该设备端口接收到报文，无论报文是否带有VLAN Tag，OLT都会为该报文打上本端口默认VLAN的VLAN Tag。这样，如果接收到的是已经带有VLAN Tag的报文，该报文就成为Double Tag的报文；如果接收到的是untagged的报文，该报文就成为带有端口默认VLAN Tag的报文。

如果QINQ下不启用MASK的，上面一直强调在启用MASK模式时要加MASK，但是在MASK模式下翻译单层VLAN时不要加MASK，下面就是不启用MASK模式时就不要添加MASK，MASK模式主要是增加双层VLAN的内层VLAN数，不启用的情况对应的内层VLAN数就很少。同样在不要启用MASK模式下mode前不要添加MASK。
