视频监控系统的12个常见故障分析（一）

视频监控应用范围广，遇到的故障现象也特别多，如何针对不同的故障情况采取相应的措施来解决问题，对提高监控系统质量，确保系统的稳定运行意义重大。

1、短路

由于监控系统其设备之间的连接涉及很多条线路，如果处理不好，特别与主要设备相接的线路连接不当或连接错误，就会出现断路、短路、线间绝缘不良、误接线等导致设备性能下降甚至毁损的问题。在这种情况下，应根据故障现象冷静分析与排查，判断哪些线路连接出现问题时可能产生什么样的故障现象。另外，需注意各系统设备与各种线路的连接应符合监控系统长时间运行的要求。

2、干扰

传输线缆的特性阻抗不匹配可能导致在监视器画面上产生若干条间距相等的竖条干扰，且干扰信号的频率基本是行频的整数倍。这种干扰现象是由视频电缆的特性阻抗和分布参数都不符合要求而综合引起的。对于此类干扰应尽量使系统内各设备阻抗匹配，特别在选购视频电缆时，要确保线缆质量，必要时应对电缆进行抽样检测。

3、通信接口或通信协议等参数未设置好

这种情况经常出现在控制主机与解码器或控制键盘等有通信控制关系的设备之间。也就是说，选用的控制主机与解码器或控制键盘等，在工程安装时没有设置好通信协议等参数所造成的，所以，主机、解码器、控制键盘等在安装时应注意通信协议等参数的设定。

4、视频干扰的常见故障

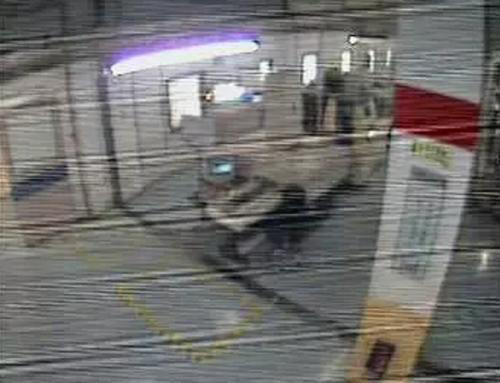

*在监视器的画面上出现一条黑杠或白杠，并且向上或向下滚动，其即是所谓的50HZ工频干扰。这种干扰多由因前端与控制中心两个设备的接地不当形成电位差环路进入系统引起的，也有可能设备本身电源性能下降引起。

*图像有雪花噪点，这类干扰主要由传输线上信号衰减以及耦合了高频干扰所致。

*视频图象有重影，或是图像发白、字符抖动，或是在监视器的画面上产生若干条间距相等的竖条干扰。这是由于视频传输线或者是设备之间的特性阻抗不是75Ω，导致阻抗不匹配造成的。

*斜纹干扰、跳动干扰、电源干扰。这种干扰轻微时不会淹没正常图像，但严重时使图像扭曲而无法观看。其产生的原因较多也较复杂，比如视频传输线的质量不好，特别是屏蔽性能差，或是供电系统的电源有杂波，也可能因为系统附近有很强的干扰源。

*大面积网纹干扰，也称单频干扰。这种现象主要由于视频电缆线的芯线与屏蔽网短路、断路造成的故障，或因BNC接头接触不良所致。

5、电源问题引发的设备故障，主要有如下几种可能：

*供电线路或供电电压不正确;

*功率不够(或某一路供电线路的线径够，降压过大等);

*供电系统的传输线路出现短路、断路、瞬间过压等。

需注意的是，因供电错误或瞬间过压会导致设备损坏的情况发生。因此在供电之前，一定要认真严格地进行核对与检查，绝不能掉以轻心。
