IPQAM技术
来源:金钱猫科技股份有限公司 发表于:2012-11-02 浏览5764次 |
IPQAM可直接放置于系统前端、分前端、小区等光纤干线网的任意节点上,用于实现MPEG over IP的千兆以太网数据接收、路由、复用、加扰、调制并上变频到RF有线电视频段内。
概念
IPQAM(边缘调制器)调制设备集“复用、加扰、调制、频率变换”功能为一体,它将DVB/IP自IP骨干网输入的节目流重新复用在指定的多业务传输流中,再进行QAM调制和频率变换,输出RF。在使用IPQAM之后,STB和CDN边缘视频服务器之间的控制信息和视频流分别通过不同的通路传输:STB的接入认证、EPG信息浏览等流程通过双向回传通道交互;CDN边缘视频服务器收到用户的请求后将音视频流以恰当的封包形式输出至IPQAM设备,IPQAM将音视频流调制为RF信号后通过HFC网络传输给STB,STB对音视频流进行解调和解码。在HFC的视频点播系统 中,用户所点播的视频内容下行是由HFC网络承载的,通过IPQAM设备将IP数据包调制发送到HFC网络中。
IPQAM发展概述
1、传统QAM调制器:仅用于DVB广播;ASI信号源输入;每RF端口输出一个QAM频 道。
2、IPQAM:应用于DVB广播、VOD点播;TS Over IP信源输入;每RF端口可输出一到 两个相邻QAM频道;对跨路由的IP网络特性支持略差;设备相对独立工作
3、Edge QAM:应用于DVB广播、VOD点播、SDV、M-CMTS;TS Over IP信源输入;每 RF端口输出四个或更多相邻QAM频道;对复杂的IP网络支持良好;支持 对ERM系统的管理接口
4、Universal QAM:支持应用全面;可管理性更加完善;设备性能更高、设备密度更大
RegionID参数方式
RegionID信息通过IPQAM经HFC通道下送给机顶盒,具体发送方式可以通过设置并实时广播DVB网络参数至机顶盒,机顶盒根据预设的规则解析得到RegionID。设置RegionID的相关参数可以有TSID方式或NID方式。
TSID方式
TSID方式:按照系统的频段规划和部署完成对IPQAM中每个通道TSID的配置,确保IPQAM每个流的TSID在全网内是唯一的,机顶盒在开机后在划分为点播业务的频段扫描获得能够接收到的TSID并保存。在所有的IPQAM中设置TSID,由IPQAM通过实时广播PAT表来下传TSID信息。这样机顶盒将能够通过扫描方式,探测到能够到达该机顶盒所有的IPQAM的TSID信息。机顶盒可能获得属于一个Region的多个TSID,机顶盒按照设定的规则解析TSID获得RegionID。
NID方式
NID方式:在每个非点播频点的NIT表格插入服务入口描述符,STB通过该描述符获得点播主频点信息,然后机顶盒根据点播主频点上的NIT信息,获取到的NetworkID信息即为RegionID。当无法读到描述符中的点播主频点信息或RegionID信息时,采用机顶盒存储的信息。
IPQAM在有线电视系统中角色
IPQAM承担着介于IP网和HFC网络间“网关”的角色,实现将通过IP网传输的TS节目,通过QAM调制转换成射频信号传送出去

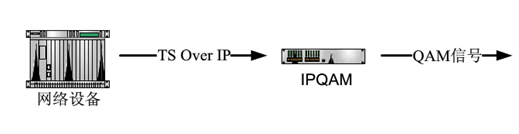

IPQAM系统原理图如下:
IPQAM所具备的关键功能
1、接受通过UDP/IP/GigE技术传输的多路MPEG-2 SPTS视频流。
2、将多路MPEG-2 SPTS视频流复用为MPEG-2 MPTS视频流。
3、在对PCR抗抖动处理过程中重新标记PCR时间戳。
4、进行QAM调制并对RF信号完成上变频操作。
IPQAM和QAM的区别
首先QAM和IPQAM都是调制器。模拟信号是不用QAM的。QAM是将输入的数字信号进行处理的设备;IPQAM是将IP信号进行处理。QAM一般都固定输出一个频道,而IPQAM每个端口都会输出连续的多个频道。
