EPON上下行技术
来源:金钱猫科技股份有限公司 发表于:2012-10-18 浏览6642次 |
EPON(Ethernet Passive Optical Network)技术由于是基于以太网技术直接发展而来,可以无缝地与IP化、以太网化趋势相融合,其可扩展性好,技术简单,实现组播方便等特点相对其他光网络接入技术更受到人们的青睐。
EPON在OLT和ONU间采用单根光纤提供对称1.25Gbps带宽,受物理接口限制,实际提供1Gbps带宽,可传输数据、语音和视频业务。EPON 在单芯光纤上采用波分复用(WDM)技术,上下行数据流分别在不同的频段传输。其中,
下行 1490nm ;
上行 1310nm ;
1550nm可选用于CATV。
1、上行技术

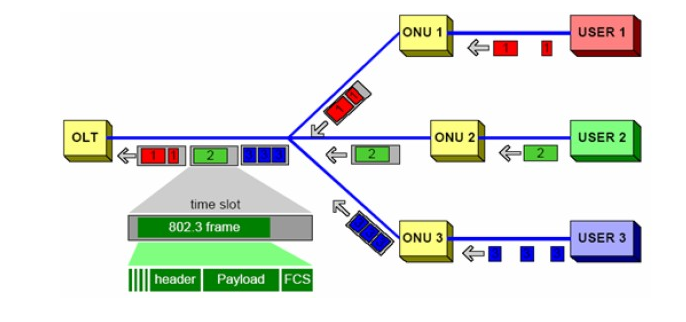

上行的数据流采用时分多址(TDMA)技术,把上行的时间分成了许多的时间片,根据ONU分配的带宽和业务的优先级给ONU的上行数据流分配不同的时间片,每个时间点上光纤上只传送一个ONU的上行数据流。通过OLT和ONU之间协商,避免了ONU上行数据流之间的冲突,不会造成数据丢失。如图1所示。
图1 EPON上行数据流
2、下行技术

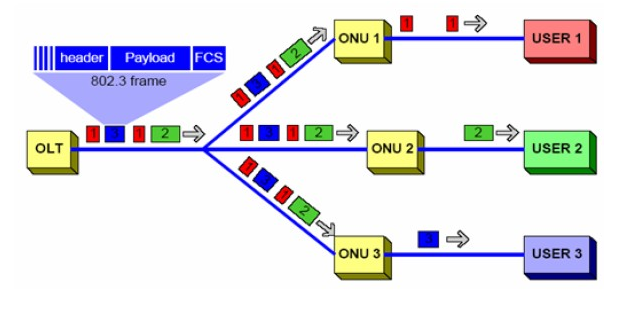

下行的数据流采用广播方式,OLT将802.3格式的以太网帧数据流通过单播复制的方式推送到所有的ONU处;ONU通过判断以太网帧帧头里的由OLT分配的LLID(Logical Link ID)来判断是否接收,接收属于自己的数据帧,将不属于自己的数据帧丢弃。如图2所示。
图2 EPON下行数据流

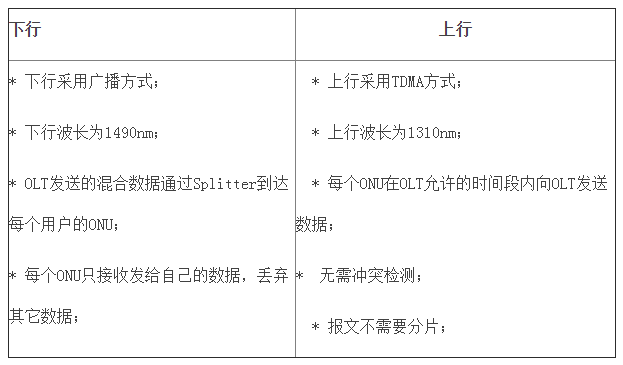

3、上下行技术特点
下行
上行
* 下行采用广播方式;
* 下行波长为1490nm;
* OLT发送的混合数据通过Splitter到达每个用户的ONU;
* 每个ONU只接收发给自己的数据,丢弃其它数据;
* 上行采用TDMA方式;
* 上行波长为1310nm;
* 每个ONU在OLT允许的时间段内向OLT发送数据;
* 无需冲突检测;
* 报文不需要分片;
EPON采用单纤波分复用技术(下行1490nm,上行1310nm),仅需一根主干光纤和一个OLT,传输距离可达20公里。上下行均为千兆速率,下行采用针对不同用户加密广播传输的方式共享带宽,上行利用时分复用(TDMA)共享带宽。高速宽带,充分满足接入网客户的带宽需求,并可方便灵活的根据用户需求的变化动态分配带宽;对光收发模块技术指标要求低,因此系统成本较低。另外,它继承了以太网的可扩展性强、对IP数据业务适配效率高等优点,同时支持高速Internet接入、语音、IPTV、TDM专线甚至CATV等多种业务综合接入,并具有很好的Qos保证和组播业务支持能力,是目前建设高质量接入网的重要备选技术之一。
