光纤相关配套知识
来源:金钱猫科技股份有限公司 发表于:2015-07-27 浏览1910次 |
光缆与光纤的区别
通常泛指的光纤与光缆,是两种不同的产品。光纤的全名叫做光导纤维,英文名是OPTIC FIBER,也有叫OPTICAL FIBER的,由纯石英(玻璃)以特别的工艺拉丝成比头发还细中间有介质的玻璃管。它质地脆,易断裂,因此需要外加一保护层才能投入使用。光缆(optical fiber cable)则是由光导纤维(OPTICAL FIBER)和塑料保护套管及塑料外皮构成。外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等。光缆组成结构为:光纤,缓冲层及披覆。光缆包含光纤,光纤是光缆的组成部分,只是在工程运用中经常不严格区分二者。

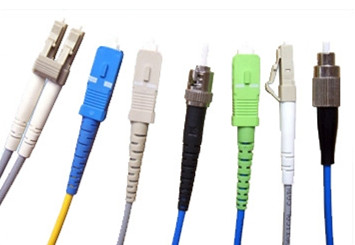

光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头,用来实现光路活动连接;一端装有插头则称为尾纤。光纤跳线(Optical Fiber Patch Cord/Cable)和同轴电缆相似,只是没有网状屏蔽层。中心是光传播的玻璃芯。在多模光纤中,芯的直径是50μm~65μm,大致与人的头发的粗细相当。而单模光纤芯的直径为8μm~10μm。芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。再外面的是一层薄的塑料外套,用来保护封套。
尾纤
尾纤又叫做尾线,只有一端有连接头,而另一端是一根光缆纤芯的断头,通过熔接与其他光缆纤芯相连,常出现在光纤终端盒内,用于连接光缆与光纤收发器(之间还用到耦合器、跳线等)。
光纤终端盒
光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备,安装在墙上的用户光缆终端盒,它的功能是提供光纤与光纤的熔接、光纤与尾纤的熔接以及光连接器的交接。并对光纤及其元件提供机械保护和环境保护,并允许进行适当的检查,使其保持最高标准的光纤管理。

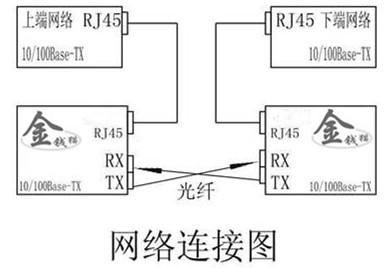

光纤收发器
光纤收发器,是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元,在很多地方也被称之为光电转换器(Fiber Converter)。产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,且通常定位于宽带城域网的接入层应用;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中,同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。有了光纤收发器,也为需要将系统从铜线升级到光纤,为缺少资金、人力或时间的用户提供了一种廉价的方案。光纤收发器的作用是,将我们要发送的电信号转换成光信号,并发送出去,同时,能将接收到的光信号转换成电信号,输入到我们的接收端。单模光纤收发器:传输距离20公里至120公里;多模光纤收发器:传输距离2公里到5公里。

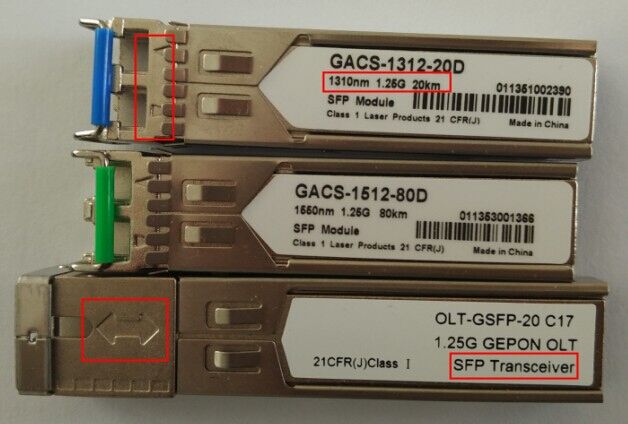

光模块
进行光电和电光转换的光电子器件。光模块的发送端把电信号转换为光信号,接收端把光信号转换为电信号。光模块按照封装形式分类,常见的有SFP,SFP+,SFF,GBIC(GigaByte Interface)等。
常用光模块有两种,一种是单纤双向(单纤多模)光模块,另一种是双纤双向(双纤单模)光模块。这两种模块的区别在于:双纤双向光模块集成了接收和发送两部分电路,Tx为发送端口,Rx为接收端口,利用两根光纤分别进行光信号的发射和接收,光信号分别在两根光纤中传输;而单纤双向光模块只有1个端口,通过光模块中的滤波器进行滤波,在一根芯上转送上下行两个波(上行波长:1310nm,下行波长:1490nm);此外,单纤、双纤双向光模块使用时两个模块需要参数相对应,故需成对使用。

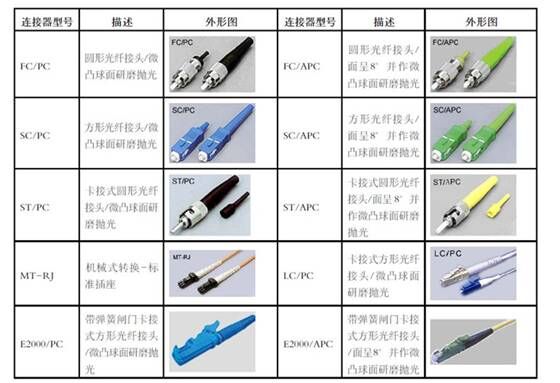

SC-PC(适用于单纤光模块)
LC-PC(适用于双纤光模块)
