城网双改组网方案

方案概述：

城镇特点为用户比较集中，双向接入率比较高，对宽带上网、点播业务、IP固话等业务的需求比较多样化，以及需要IP、VLAN配置、限速等一系列更加严密的网络管理配置要求。因此，通过广电线路，在不改造原有的网络的基础上，实现双向网络覆盖，既能充分利用现有广电网络，节省线路建设成本，而且还能解决楼内重新敷设五类线施工困难问题，从而实现多业务的开展。

因此，我们为您推荐的最佳方案为：EPON+金钱猫有源EOC。

组网方案概述

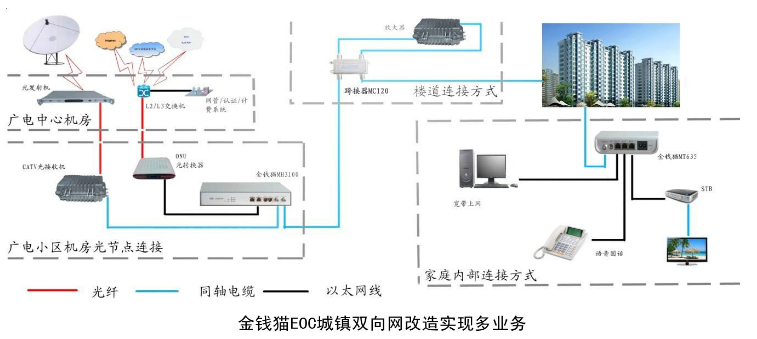

组网方案图

采用设备：

头端MH3100（带网管功能）、终端MT635以及辅助设备

线路改造：

网络信号从IP中心机房传输到小区光节点的ONU，通过以太网线传输到EOC头端，经头端调制后传输到混合器跟电视信号混合通过CATV同轴电缆输出，混合信号送到楼道，楼道有放大器则在放大器处加入跨接器进行跨接，放大器输出到不同的楼道再经分支分配器到各个用户家中；在用户家中，电视信号可直接使用，网络信号通过EOC终端猫解调可实现宽带上网、视频点播、语音固话等多种业务的发展。

多业务VLAN划分：

采用VLAN/QoS 技术对用户的数据、语音和视频的全业务进行精细化管理，可以针对用户的不同业务要求进行带宽分配和管理配置，金钱猫EOC头端MH3100网管支持IP设置、VLAN划分、QOS设置等多方面的网络管理。

方案优势

1、 充分利用现有广电网络，节省线路建设成本：传统LAN的建设和接入，需要进行大量的垂直和水平五类线的布放，而金钱猫EOC可以充分利用现有的同轴电缆，在上面承载数据和有线电视的业务，大大减少了线路建设的成本。

2、 解决楼内重新敷设五类线施工困难问题：由于使用金钱猫EOC不需要在用户家放置新的线缆，避免了重新敷设五类线的复杂性和困难性，保护了用户的现有家庭装饰，受到了物业及用户的欢迎。

3、 良好的网络拓展性：金钱猫EOC系统构建的是一种树型网络结构，因此在网络的扩展性方面非常方便，可以随着业务的不断发展，通过简单的级连，进行灵活的网络拓展。

4、 完善的网络管理：金钱猫EOC头端采用VLAN实现多业务的划分，支持HTTPS、SNMP网络管理接口，提供对用户的带宽管理，信息管理，流量监控，IP地址管理等功能，操作易懂简便。
