IPQAM

随着通信技术的迅猛发展，我国有线电视正从传统的模拟广播电视向高清数字交互电视逐步转换。网络和媒体的双重融合，正在改变现有广播电视系统的网络结构。用户对于交互等个性化业务需求的增多，则改变着现有网络的运营模式。可以说有线电视已经从传统的模拟时代经过单向数字时代，进入了高清互动时代。 随着三网融合试点方案的正式公布，三网融合进入了实质性推进阶段。为了更好的保证自己在视频传输领域中的主导地位，各广电运营商都在积极推广VOD（视频点播）业务。要在传统的有线电视网络上开展VOD业务，IPQAM技术成为众多有线电视运营商的首选技术，在VOD系统中得到了广泛应用。近年来以太网技术以及IPQAM视频点播技术日趋成熟，已成为各地有线电视运营商开展视频点播业务的首选技术，各设备提供商也在不断根据运营商的需求更新换代自己研发的IPQAM设备。传统的HFC有线电视网络在经过双向改造后，已完全可以承载基于以太网的IPQAM技术，实现真正的视频点播。目前在各大广电网络公司中，基于IPQAM的VOD系统建设已经成为未来的趋势

    IPQAM边缘调制设备

    首先我们要了解IPQAM，IPQAM简单来说就是一个边缘调制设备，它把接收到的数据包调制为RF信号通过HFC网络进行传输。从深层次剖析，IPQAM调制设备集“复用、加扰、调制、频率变换”功能为一体，它将DVB/IP自IP骨干网输入的节目流重新复用在指定的多业务传输流中，再进行QAM调制和频率变换，输出RF。在使用IPQAM之后，STB和CDN边缘视频服务器之间的控制信息和视频流分别通过不同的通路传输：STB的接入认证、EPG信息浏览等流程通过双向回传通道交互；CDN边缘视频服务器收到用户的请求后将音视频流以恰当的封包形式输出至IPQAM设备，IPQAM将音视频流调制为RF信号后通过HFC网络传输给STB，STB对音视频流进行解调和解码。在HFC的视频点播系统中，用户所点播的视频内容下行是由HFC网络承载的，通过IPQAM设备将IP数据包调制发送到HFC网络中。

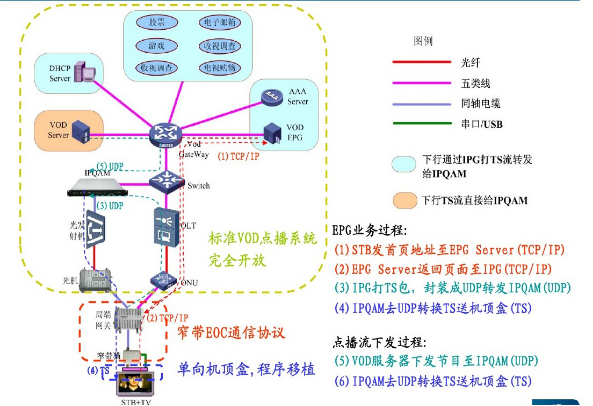

基于IPQAM的视频点播系统结构

    工作过程：VOD服务器响应点播请求，将但节目传输流封装成EDP（用户数据报协议）包，以IP的方式经过IP骨干网络传输至边缘IPQAM调制器，由于目前的IPQAM调制器能支持的用户数量有限，所以一般IPQAM调制器放在本地机房，另外机房还安装头端，负责数据业务。边缘QAM调制器可以接受UDP包并具有UDP包到MPEG-2流的转换功能。IPQAM调制器接收到IP网络传输来的数据包后，完成UDP包的解封，解析分理处MPEG-2 SPTS码流，把多个点播请求的SPTS流复用成多节目传输流（MPTS），MPTS流经IPQAM调制输出RF信号，和下行信号混频后送入光发射机，经过光纤传输，光接收机接收，经过双向分配网络，最后信号进入机顶盒。

基于IPQAM的视频点播机房拓扑图

   基于IPQAM的视频点播系统HFC接入网拓扑图

    上行信号：以PON+EOC网络作为HFC的上行通道，

    下行信号：VOD Server响应点播请求，将单节目传输流（SPTS）封装成UDP包经IP骨干网络传输至IPQAM，IPQAM完成解封并将多个SPTS流复用成多节目信号传输流（MPTS），MPTS流经IPQAM调制输出RF信号经HFC网络传输到STB。
