局端多模块的隔离度问题
发表于:2019-01-08 浏览836次 |
问题现象
某小区一光点出现一个故障,新安装用户在终端1号网口不用拨号就可以上网,2号网口可以拨号上网(2号网口是互动业务口,也可以拨号上网,vlan和1号网口不同)有发现这台终端挂在局端MH7440F的第一块线卡上,之后发现如果拔下第三块线卡的-3线,故障用户就要在终端1号网口拨号才能上网,在用户家有发现通过终端1号网口的PC能自动获取IP,我当时考虑到这台PC有可能从第三个线卡下面挂着的路由器中通过DHCP获取IP。
到用户家以后观察接线情况,用户接法如下图1所示,路由器wan口用的是电信的宽带拨号上网,路由器的其中一个lan口接到了EOC终端的1号网口,因此存在路由器往EOC终端发送DHCP,线卡之间不存在隔离,所以不同终端的同一个vlan下接PC就可以自动获取IP来上网,不用拨号。
测试结果

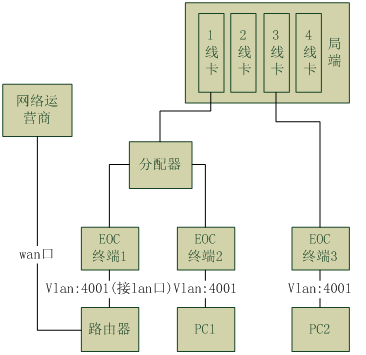

通过模拟故障环境进行相关测试。如下图所示,终端1号网口为宽带业务口,vlan为4001,路由器通过wan口接网线上网,路由器其中一个lan口接EOC终端1号网口,PC1接EOC终端1号网口,PC2接EOC终端2号网口。
测试结果:PC1不可以从路由器动态获取IP上网,PC2可以从路由器动态获取IP并上网。

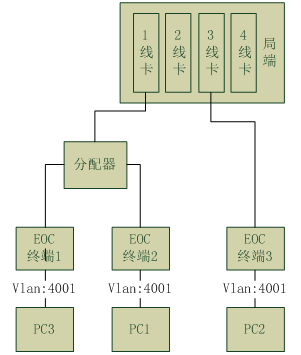

这个情况考虑的是线卡之间的隔离度问题,因为存在跨线卡能进行动态分配IP要首先保证线卡之间不存在隔离或者隔离度差,于是进行了下面的测试,和上图的测试类似。
手动配置IP
PC1:192.168.100.3
PC2:192.168.100.4
PC3:192.168.100.5
互ping结果:
PC3与PC1:不通
PC3与PC2:通
PC1与PC2:通
测试结果:同一个线卡下面终端存在隔离,不同线卡之间终端没有隔离。
