电缆连接器设备介绍
发表于:2019-01-19 浏览622次 |
产品概述
电缆连接器即是一项基于电力线传输网络宽带信号的设备,它使同一电力回路的家庭或小办公室透过既有的电源线路,构建区域网路。对于家庭或小办公室用户而言,电缆连接器产品提供了最便捷、最安全的方式,有效延伸区域网路的涵盖范围。电缆连接器即“电力猫” 、“电力调制解调器”、“电力线以太网信号传输适配器”。
PLC特点
1.采用IEEE1901、Homeplug AV电力线网络协议。
2.无需敷设信号电缆,减少建设投资,即插即用,减少大量的工程。
3.通讯线路和电力线路为一体,减少维护量,不另设专用通讯线路。
4.采用128 位-AES加密更好的保障了使用安全。
5.无需重新布线便可实现上网、打电话和收看IPTV、使用视频监控设备等多种应用。
设备连接方式

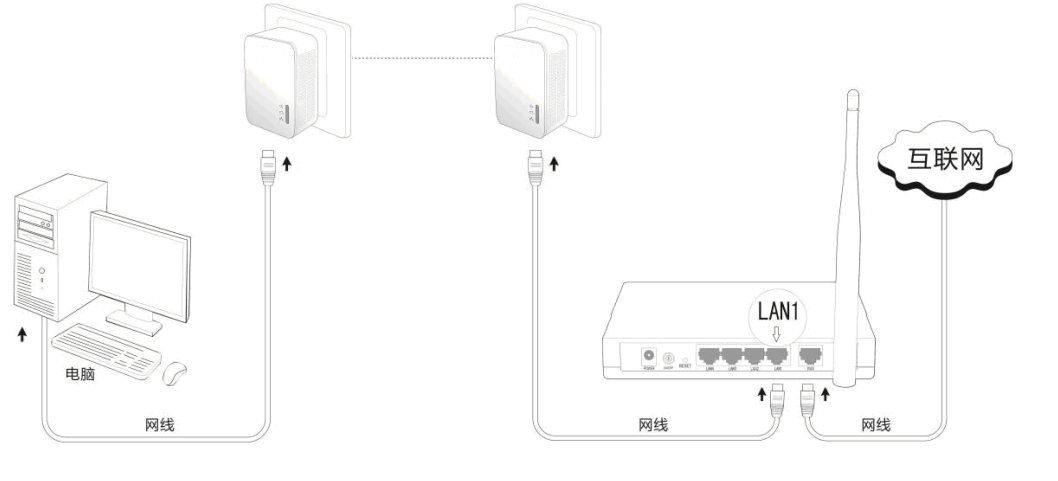

Ø MP501连接组网示意图:
连接步骤:
步骤1:使用网线将以太网数据传输到设备。
步骤2:两台设备都插在互通的电力线上,使用网线将设备的数据连接到电脑、IPTV机顶盒、打印机等设备上,两台电力线适配器上电后会自动协商配对 ,当它们的指示灯常亮时配对成功,此时电脑可以上网了。
上电检查测试
连接完成后,将设备及其所连的网络设备通电,此时您可以通过检查指示灯状态来测试设备是否工作正常。 指示灯状态说明请参见“指示灯说明”。 |

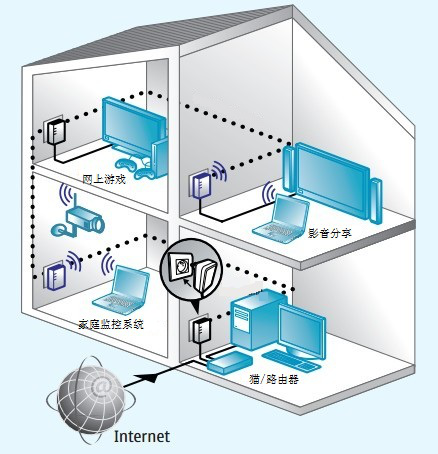

设备组网示意图:
应用场景说明:
l 室内接入网的网络分享,可以将一条网络数据经由我们的设备通过电力线覆盖整套楼房;
l 以Wi-Fi形式延伸覆盖;
l 数码影音分享;
l IPTV和VOIP业务开展;
l 家庭监控系统组建;
l 电脑文件互传;
l 上网游戏、娱乐、互动等。
安装注意事项
l 请确保设备周围没有易燃、导电、潮湿的物体和其它有害物质(如酸,碱等);
l 将设备放置于通风条件良好的环境,避免将设备直接放在太阳或其它热源下;
l 设备不要和吹风机等其他设备使用同一个插座,确保周围其他家电设备摆放稳定;
l 设备上不能放置物品,禁止打开设备的外壳,不使用设备时,请将设备断电;
l 雷雨天气请将设备和所有连线拔下,避免造成损坏;
l 清洁前请拔下设备,用软的干布进行清洁,不要使用液体或喷雾剂;
l 保持设备通风口清洁,防止任何物品落入设备内部,以免造成产品损坏或火灾。
