金钱猫EOC产品介绍
| 发表于:2019-02-19 浏览1109次 |
该产品满足Cable上行的家庭EOC终端，利用Cable线连接上行端口，提供因特网、电视网、电话网连接，功能丰富、性能优越、易于管理。
该EoC终端设备是用于在CATV的Cable网络中构造二层的以太网传输通道，通过有线电视同轴电缆线传输和接收以太网信号，同时不影响原有的CATV信号。采用了目前业界公认的HomePlug AV 解决方案，通过1个同轴WAN端口与局端设备相连，本地提供百兆全双工以太网接口，可用于同时连接计算机、数字电视机顶盒、IP电话机等多种终端。
MT706-P-R还提供1个RJ11口，可用于连接模拟电话机，通过宽带接入可以实现VOIP ATA呼叫功能，保证清楚可靠的语音质量和互联网连接，满足SIP行业标准，同时也兼容其他市场上存在的通用SIP服务器设备。
指示灯和端口/按钮说明

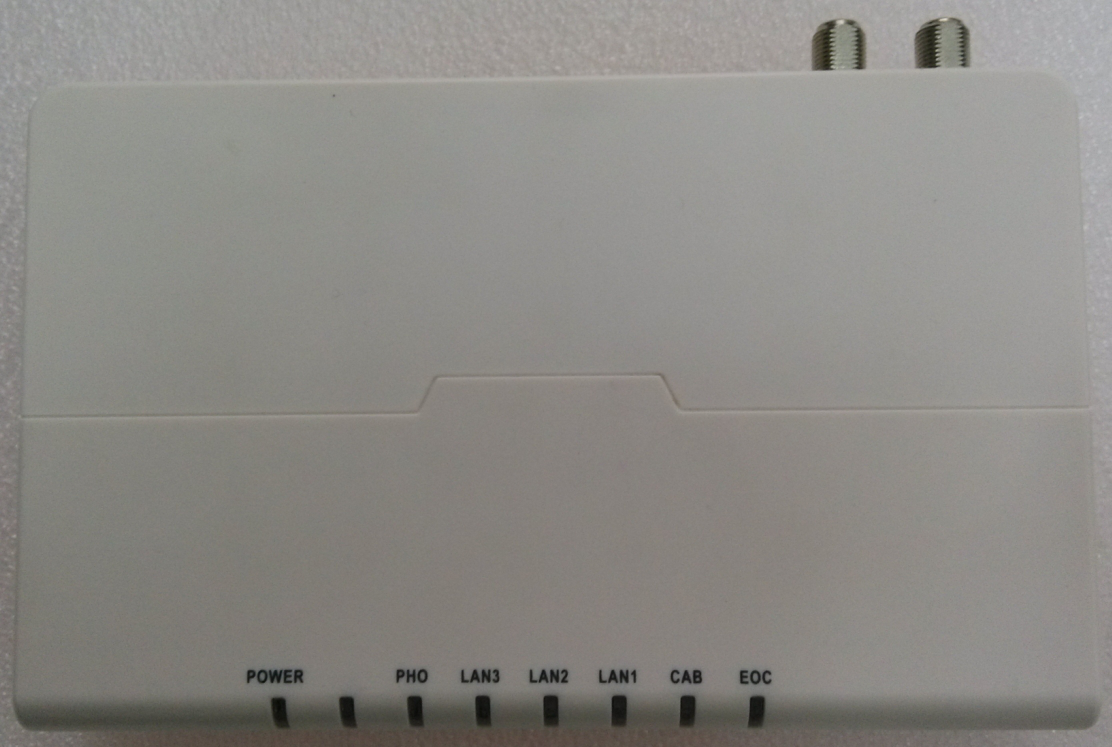

前面板
前面板指示灯说明如下表所示：
指示灯 | 描述 | 功能 | |
Power | 电源及系统指示灯，此灯为双色指示灯 | 常灭 | 电源没有连通 |
绿色 | 电源上电 | ||
橙色 | 系统正常工作（红绿同时亮） | ||
Voip注册状态指示灯 | 常灭 | VOIP账号未使用 | |
每1s绿闪 | Sip服务器没有注册上 | ||
常绿 | 已注册到Sip服务器可以使用 | ||
每0.25s绿闪 | 有语音数据收发 | ||
Lan3 | Lan3端口状态指示灯 | 常灭 | 端口没有连接设备 |
常绿 | 端口link | ||
绿闪 | 正在数据传输 | ||
Lan2 | Lan2端口状态指示灯 | 常灭 | 端口没有连接设备 |
常绿 | 端口link | ||
绿闪 | 正在数据传输 | ||
Lan1 | Lan1端口状态指示灯 | 常灭 | 端口没有连接设备 |
常绿 | 端口link | ||
绿闪 | 正在数据传输 | ||
CAB | Cable线连接指示灯 | 常灭 | 没有检测到Cable数据 |
常绿 | Cable link | ||
绿闪 | Cable上有数据传输 | ||
EOC | EOC指示灯 | 常灭 | EOC模块未上电 |
常绿 | EOC模块上电 | ||
后面板
背面接口如下图所示：
背面接口说明如下表所示：
接口 | 描述 | 说明 |
Cable | Cable接口 | 连接同轴线缆 |
TV | 电视接口 | 连接电视或机顶盒 |
LAN | 以太网接口 | 3个10/100M自适应RJ45接口，通过RJ-45网线，连接至PC机的网口或其它网络设备 |
PHONE | VOIP电话接口 | 连接VOIP电话 |
RESET | 复位按键 | 在上电运行状态下，若持续按下该按键10秒以上，可将当前配置恢复为出厂缺省配置，然后系统将自动重新启动 |
ON OFF | 电源开关 | 接通或断开设备电源 |
DC 12V | 电源接口 | 与原厂配置的电源适配器连接 |
